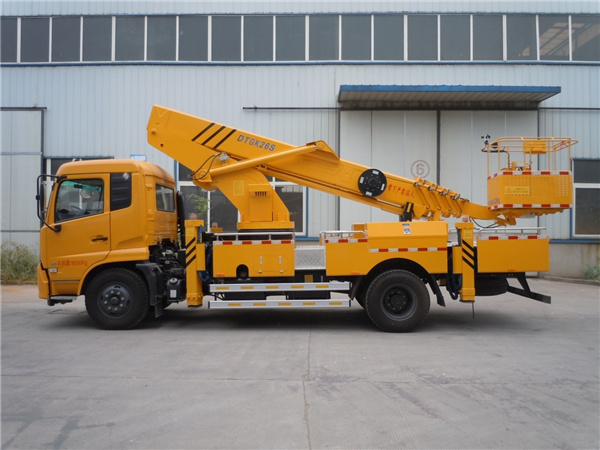

整车外形
主要技术参数
SCS5120JGKDFH6型高空作业车主要技术参数 | ||||
类别 | 项目 | 单位 | 数据 | |
尺寸参数 | ★总长 | mm | 9700 | |
★总宽 | mm | 2400 | ||
★总高 | mm | 3850 | ||
质量参数 | 乘坐人数（含驾驶员） | 人 | 3 | |
总质量 | kg | 12450 | ||
主要性能参数 | 工作平台额定载荷★ | kg | 220 | |

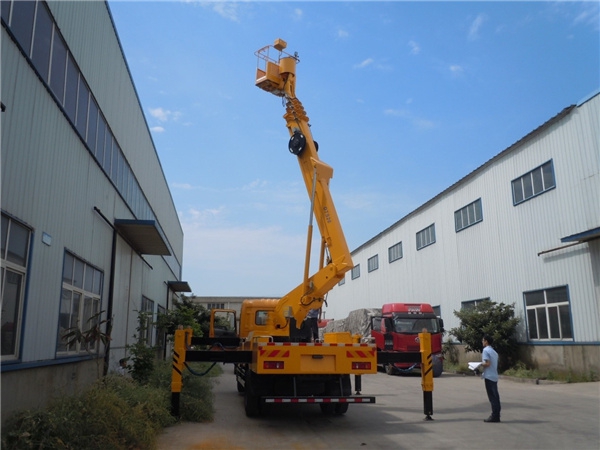

**大作业高度★ | m | 36 | ||
**大作★业高度时作业幅度 | m | 6.16 | ||
**大作业幅度 | m | 15.6 | ||
**大作业幅度时作业高★度 | m | 5.6 | ||
支腿跨距★ | 横向 | mm | 5370,5385 | |
纵向 | mm | 4975.5195 | ||
臂架变幅时间 | s | 150 | ||
臂架回转速度 | s/r | 85 | ||
支腿收放时间 | s | 40 | ||
行驶参数 | ★前悬 | mm | 1400 | |
★后悬 | mm | 2150 | ||
★后伸 | mm | 650 | ||
★轴距 | mm | 4700 | ||
**高行驶速度 | Km/h | 98 | ||
**小离地间隙 | mm | 249 | ||
接近角 | . | 20 | ||
离去角 | . | 13 | ||
配置说明
部件名称 | 简要说明 |

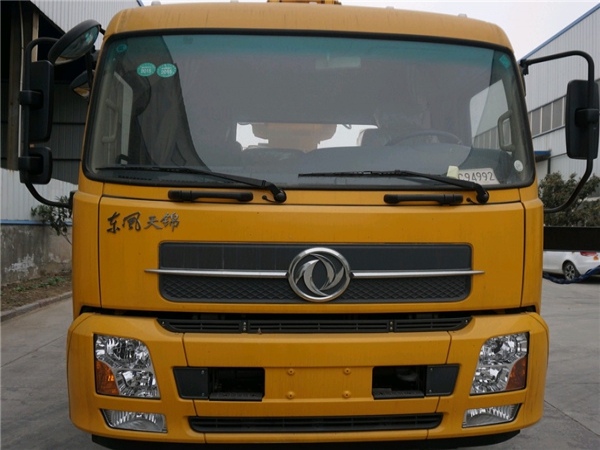

底盘 | 东风天锦 |
发动机 | 东风康明斯发动机D6.7NS6B230，功率169KW，国六排放 |
驾驶室 | 单排座，可乘坐3人，驾驶室装备空调，行驶记录系统 |
围板及走台板 | 不锈钢围栏及防滑走台板 |
取力系统 | 气动操作 |
工作平台 | 1500x700x1150 |
臂架形式 | ★六节八边型工作臂，四节同步伸缩 |
臂起落形式 | ★双变幅油缸，臂起落、回转更平稳。 |
回转装置 | 360度连续回转 |

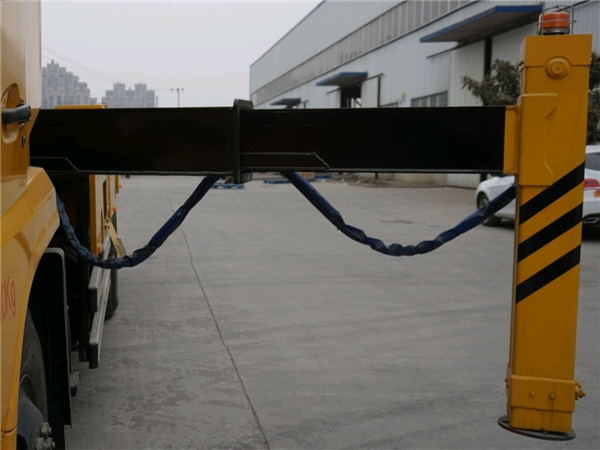

支腿 | ★前V后H型，两节伸缩支腿，单独可调 |
操作 | ★工作平台和地面遥控器电气操作，转台液压操作 |
**系统 | 负载敏感比例**系统，实现无级调速 |
调平系统 | 液压自动调平 |
基本功能及安全配置
SCS5120JGKDFH6型高空作业车基本功能安全配置：作业车可以实现平台载荷220KG，**大作业高度36米，**大作业幅度15.6米。 | ||
名称 | 简要说明 | |
上下车自动互锁装置 | ★用于上下车互锁，防止误操作发生危险 | |
工作斗称重装置 | ★可显示工作斗载重及超载报**提示 | |
风速检测功能 | ★实时监测报**时的风速情况 | |
应急电动应急泵 | 当发动机及主泵发生故障时，可将工作人员送回到地面 | |
紧急停止装置 | 用于紧急停止操作 | |
夜间安全**示装置 | 在车辆上有工程频闪灯，照明灯 | |
整车水平状态测试仪 | 可检测整车横向纵向两个方向倾斜状态 | |
·**步：购车洽谈： 通过电话联系或实地考察洽谈车辆型号、价格和相关要求。 ·**步：签订合同： 双方签订车辆购销合同并预付合同定金（传真签订合同、实地签订合同均可）。 ·第三步：安排生产： 我公司根据合同要求，安排车间生产。 ·第四步：交付车辆： 车辆交付验收，支付车辆余款，完成相关手续。 交付方式：客户可自提车辆，也可协商由我公司安排送车并协定相关费用.更多详细订车流程请来电咨询！ 售后服务承诺书 一、服务体系是质量管理体系的重要环节。 三、服务宗旨：专业创造价值，诚信铸就未来！ 四、服务机构：在销售公司**下的售后服务部门，负责公司售后服务工作和管理各驻外机构的服务工作。 具体服务如下： 1、三包服务期内的产品质量以包修为主，修理费全免(不包括易损件和电器部分)。 2、终身保修。超过包修期内的产品，需更换配件的只收取相关成本费。 3、免费培训操作员： ⑴ 由我厂安排**工程师现场指导，学习理论及实际操作； | ||
